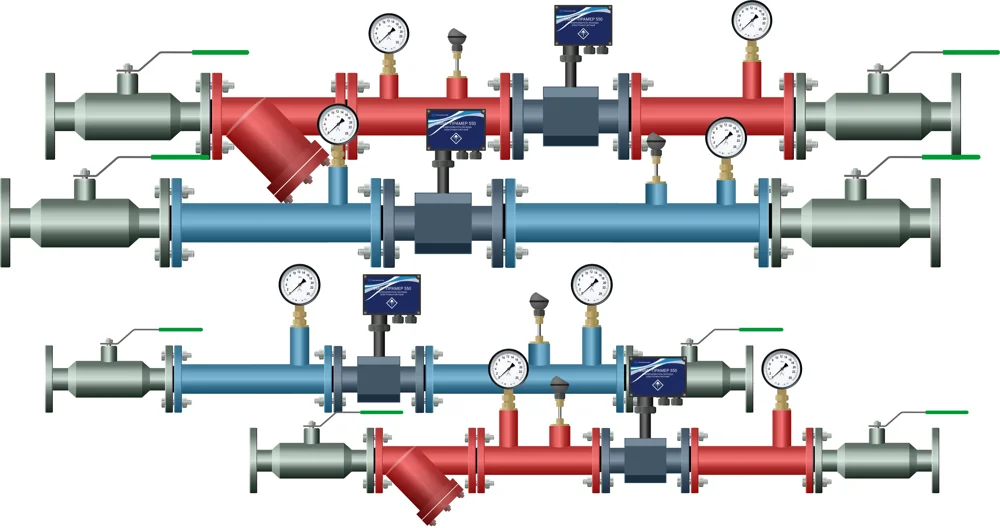

Измерительный участок ИУ-ПУт
Измерительный участок ИУ-ПУт-02-0-080-02-02-1-050-250-1032-1-1-1
Цена за единицу оборудования. Стоимость доставки рассчитывается отдельно. Итоговые условия поставки и комплектация согласовываются с менеджером.
Измерительные участки (далее - ИУ) предназначены для монтажа на трубопроводах средств измерений параметров теплоносителя по расходу, температуре и давлению в составе узла учёта тепловой энергии, ГВС или ХВС.
- ИУ СО - для системы отопления подающего или обратного трубопровода;
- ИУ ГВС - для системы горячего водоснабжения подающего и обратного трубопровода;
- ИУ ХВС для системы холодного водоснабжения подающего трубопровода;
Варианты исполнения
- по условному диаметру трубопровода ИУ изготавливаются - от Ду15 до Ду150;
- по условному диаметру расходомера ИУ изготавливаются - от Ду15 до Ду150;
Обозначение
ИУ X-Y-Z, где X - ДУ запорной арматуры на входе, Y – ДУ преобразователя расхода, Z – ДУ запорной арматуры на выходе;
ИУ- (под) или (обр) - (СО) или (ГВС) или (ХВС) Ду50-50-50 и так далее…по диаметрам.
ИУ могут изготавливаться и других типов, и размеров, в зависимости от требований заказчика, технических условий и диаметров действующих трубопроводов.
Например: ИУ-п СО ДУ 50-32-50 – измерительный участок для системы отопления подающего трубопровода с запорной арматурой ДУ 50 и преобразователем расхода ДУ 32
ИУ изготавливаются и для реверсивных преобразователей расхода.
Например: ИУ-п СО ДУ 50-32р-50 – измерительный участок для системы отопления подающего трубопровода с запорной арматурой ДУ 50 и реверсивным преобразователем расхода ДУ 32
Измерительные участки делятся
1) по типам крепления преобразователя расхода:
- фланцевое соединение;
- соединение типа «сэндвич»;
- муфтовое соединение
2) по типам присоединения к действующему трубопроводу:
- фланцевое соединение;
- под приварку.
Комплектность
- запорная арматура (опционально), ответные фланцы или монтажные отрезки трубы под приварку, первичный преобразователь расхода, прямолинейные участки с ответными фланцами, переходы, участок трубы с бобышками и отборными устройствами для установки датчиков давления и температуры, термосопротивления, термоманометры, спускной кран;
- рабочее избыточное давление – до 1,6 или до 2,5 МПа
| Модель | ИУ-ПУт-02-0-080-02-02-1-050-250-1032-1-1-1 |
| Назначение | Узлы учёта тепловой энергии, ГВС, ХВС |
| Измеряемые параметры | Расход, температура, давление теплоносителя |
| Рабочее избыточное давление | До 1,6 или до 2,5 МПа — по исполнению |
| Комплектация | По требованиям проекта и согласованной спецификации |
Условия поставки
Оборудование поставляется по России. Для расчёта доставки укажите город и адрес объекта в заявке. Срок изготовления или отгрузки, комплектация и условия оплаты согласовываются до заключения договора.
Сведения о гарантийном сроке конкретного исполнения и документах о соответствии уточняются до покупки и включаются в сопроводительные документы. Для получения документов и расчёта напишите на info@makipa.ru.
Обращения по качеству и условиям поставки принимаются по адресу: 127549, г. Москва, ул. Бибиревская, д. 2, корп. 1, помещ. 22, а также по электронной почте info@makipa.ru. Условия возврата определяются договором и применимым законодательством; обязательные права потребителя сохраняются.
