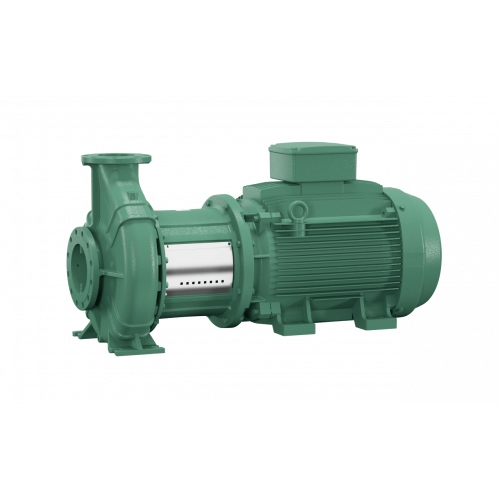

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте. Блочное исполнение с низким уровнем шума и вибрации с промежуточным корпусом и неподвижно присоединенным унифицированным (стандартным) электродвигателем. С не зависящим от направления вращения сильфонным скользящим торцевым уплотнением (от 37 кВт/4-контактного и 45 кВт/2-контактного с картриджным торцевым уплотнением в системе Back-Pull-Out для замены скользящего торцевого уплотнения без демонтажа электродвигателя) и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие. Серийные электродвигатели с технологией IE3.
Описание серии
Тип
Насос с сухим ротором в блочном исполнении с фланцевым соединением
Применение
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример
BL 40/160-4/2
BL
Блочный насос
40
Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160
Номинальный внутренний диаметр рабочего колеса
4
Номинальная мощность электродвигателя P2 в кВт
2
Число полюсов электродвигателя
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПД
Высокая степень защиты от коррозии благодаря катафорезному покрытию литых компонентов.
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
Технические характеристики
Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° CЭлектроподключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP55Номинальный диаметр от DN 32 до DN 150Макс. рабочее давление 16 бар (опционально 25 бар по запросу)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT (в зависимости от типа)
Рабочее колесо: Стандартное исполнение: EN-GJL-200;
Специальное исполнение: Бронза CuSn 10 нержавеющая сталь 1.4408 (в зависимости от типа)
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG;
другие скользящие торцовые уплотнения по запросу
Комплект поставки
Насос
Инструкция по монтажу и эксплуатации
Опции
Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
Принадлежности
Документация (корпус насоса и электродвигатель) для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
