Как соединить батареи отопления между собой: подготовка, выбор схемы, этапы

Как соединить батареи отопления между собой, важно знать каждому владельцу жилья, который недоволен эффективность обогрева. Иногда, такие проблемы связаны с ухудшением состояния радиатора. В этой ситуации придется выполнить замену оборудования или подключить новое. Можно выбрать среди керамических, биметаллических, алюминиевых и других типов устройств. Если состояние батареи соответствует норме, менять ее не нужно, можно добавить к ней несколько секций.

Для частных домов и квартир очень важна подходящая температура, которая будет комфортной для всех жильцов. Оптимальные параметры 18-25 градусов. Зимой такой показатель можно получить, только  с помощью специального оборудования. Устройства должны иметь коэффициент полезного действия, соответствующий размеру строения. Также необходимо выбрать схему, по которой будут подключены батареи. С помощью приборов для отопления можно избежать чрезмерных теплопотерь, которые возникают во всех помещениях при открытии окон, дверей. Для успешного функционирования всех элементов и оптимального микроклимата в доме, следует подобрать подходящую схему. Изучить этот вопрос следует еще во время строительства здания, но можно проводить работы и в уже готовом доме, если система не устраивает. Но такой монтаж более сложный и специфический.  Самым удобным вариантом будет подключить радиаторы к центральному отоплению. Это позволит получить надежную и эффективную систему, которая равномерно обогреет зимой. Но во многих домах используют автономнее системы, обустройство которых также имеет свои особенности.

Важно, чтобы они соответствовали определенным требованиям:

• имели высокий КПД;
• оснащались узлами с правильной регулировкой;
• установлены в соответствии с правилами производителя;
• имели надежную и правильную обвязку.

На эффективно работы оборудования влияют ряд факторов, которые необходимо учитывать для правильного обустройства системы. К ним относится:

1. Разводка системы. Если она правильная, то помещение прогреется равномерно и за коммунальные услуги сумма будет меньше.
2. Грамотный подбор оборудования. В этом поможет правильный расчет для определения необходимой мощности, других параметров, обеспечивающих работу основных элементов, от которых зависит также количество потребляемого топлива.
3. Правильная установка. Работа оборудования зависит от основных узлов и элементов. Если допустить ошибку в установке радиатора, трубопровода, арматуры или котла, то отопление будет либо слабым, либо вовсе перестанет функционировать.

Поэтому до монтажа каждого элемента необходимо осуществить расчеты и выбрать схему. Также следует выбрать подходящий КПД и другие параметры. Еще понадобятся инструменты и материалы для установки. Они должны соответствовать требованиям к качеству.

Нарастить секции радиатору следует только в случае, если в помещении прохладно в связи с недостаточной теплоотдачей отопительных приборов. Такая проблема возникает, если оборудование установили, но не учли площадь и высоту помещения, качество утеплителя, количество и габариты окон. Внимание! Плохая теплоотдача прибора чаще вызывается неправильными настройками котла или появлением отложений на стенках радиаторов. Поэтому перед подключением других элементов, необходимо определить причину низкой температуры.  Соединение радиаторов отопления между собой возможно не всегда. Производители выпускают два типа батарей:

1. Секционные. Они более популярные, так как подходят для частных домов и квартир. В их составе присутствуют отдельные секции, поэтому можно наращивать элементы или убирать при необходимости.
2. Литые. Они эффективно функционируют в условиях нестабильного давления. В связи с особенностями конструкции батарею нельзя наращивать. В ходе производства их испытывают давлением в 100 атмосфер. Недостаток в высокой цене, отсутствии возможности менять количество секций, поэтому важно предварительно определить необходимую мощность, учитывая теплопотери здания.

Внимание! Если научиться подключать секционные радиаторы, можно сформировать желаемый микроклимат в помещении.

С особенностями установки важно внимательно ознакомиться, чтобы избежать проблем в эксплуатации:

1. Перед монтажом радиатора поверхность необходимо подготовить: выполнить покраску или нанести штукатурку.
2. С помощью карандаша наметить, где будут располагаться крепления.
3. Выполнить расчеты, после чего прикрепить батарею. Во время установки необходимо не вынимать радиатор из упаковки, так как на ней есть разрезы, где нужно крепить.
4. На входе и выходе размещают муфты. Чтобы спустить воздух с системы, пользуются кранами Маевского. После этого можно приступить к монтажу крана и клапана. Для этого пользуются герметиком.
5. После установки необходимо испытать закрытую систему с помощью избыточного давления. Это позволит выявить потенциально возможные дефекты.

При выполнении всех работ необходимо пользоваться профессиональными инструментами и обратиться к людям, имеющим опыт в данной сфере.

Процесс соединения батарей отопления между собой не стоит начинать без соответствующих расчетов, которые проводятся с учетом параметров жилья.

Если потолок имеет высоту 2,5-2,7 м, прибегают к стандартной схеме расчетов:

1. Для обогрева одного квадратного метра потребуется 100 ватт.
2. Учитывают климатическую зону с коэффициентом от 0,7 до 2,0.

Важно помнить, что в зимнее время помещению нужно больше тепла, а теплоотдача каждой секции составляет до 180 ватт.

Чтобы разместить оборудование на стене, пользуются штыревыми креплениями. Их необходимо вкрутить в пластиковый дюбель. Есть и другой вариант. Для монтажа применяют отрезки арматуры из стали. Их диаметр может быть не более 12 мм. Эти элементы вбивают в отверстия чуть меньшего размера. Перед присоединением радиаторов, кроме расчетов, необходимо обзавестись соответствующим оборудованием и определить, сколько секций стоит купить. Также не обойтись без:

• трубного и радиаторного ключа;
• ниппелей дл отопительных систем;
• комплекта радиаторных пробок. Для одной батареи потребуется 4 с наружной резьбой ДУ 25. Какой должна быть внутренняя резьба зависит от того, сколько у прибора будет секции. Если их меньше десятка, то достаточно диаметра ДУ15, если число выше, то потребуется резьба на 5 единиц больше;
• специальных прокладок для размещения между секциями и паранитовых;
• наждачной бумаги;

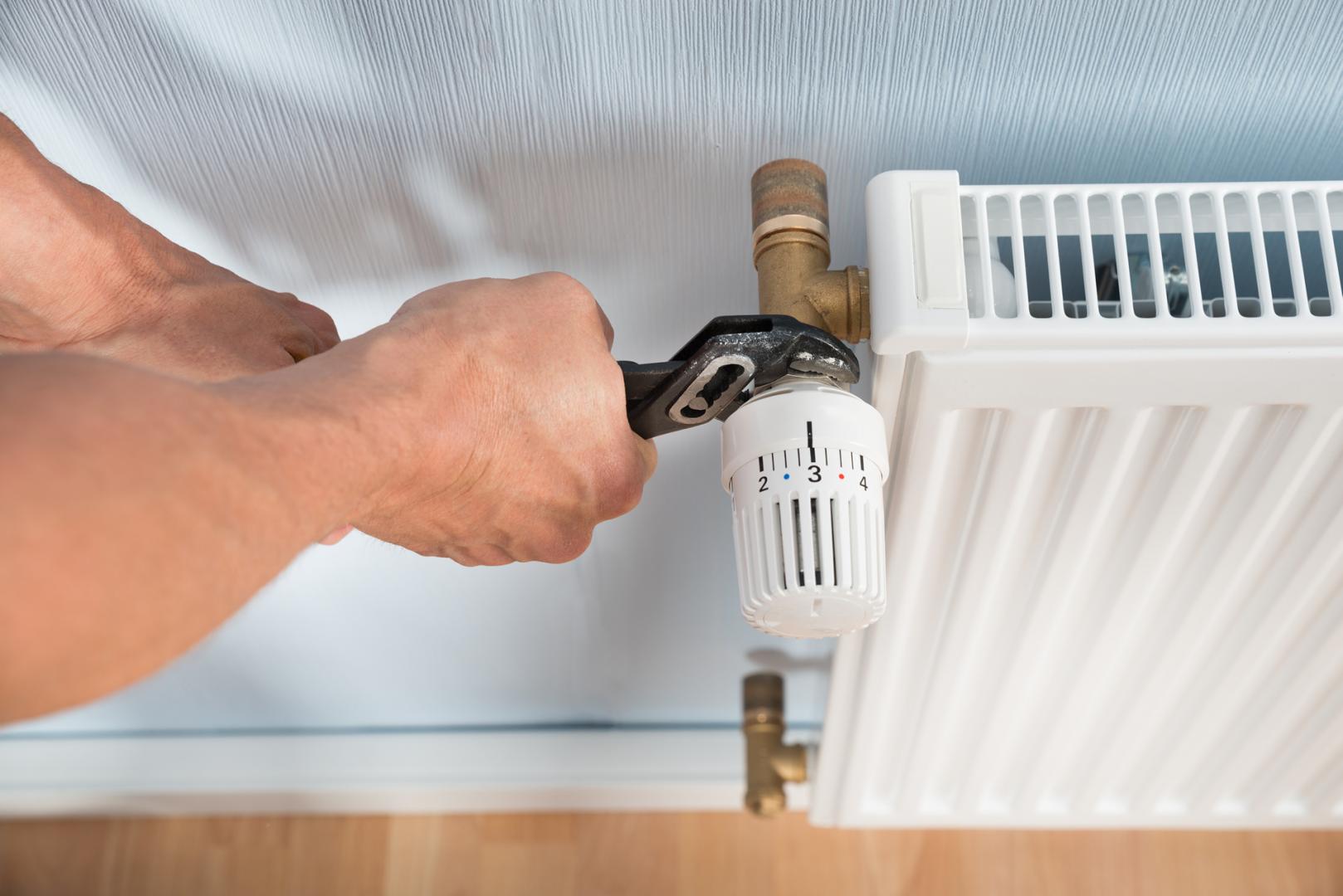

• дросселя или термоголовки, шарового крана. С его помощью выполняют подключение к пробке. Дроссель позволяет вручную управлять теплоотдачей оборудования, а термоголовка необходима, чтобы делать это в автоматическом режиме с учетом температуры в помещении;
• крана Маевского. Если квартира находится высоко по стояку, то этот элемент необходим для установки радиатора.

Перед тем как соединить радиаторы отопления между собой, следует, кроме комплекта для установки, определиться с подходящим вариантом труб. Предпочтение следует отдать гофрированным нержавеющим трубам, которые отличаются повышенной прочностью и практически никогда не разрываются. Важно тщательно ознакомиться с техническими характеристиками моделей, изучить инструкцию. Плюсы гофрированных труб еще и в том, что они сгибаются под минимальным радиусом и не нужно подгонять их по размеру. Для установки достаточно компрессионных фитингов и разводного ключа или нескольких.  В процессе сборки для радиаторных пробок используют паронитовые или силиконовые прокладки. Они обеспечивают достаточную герметизацию. Также они незаменимы в процессе монтажа и наращивания биметаллических батарей дополнительными секциями.

Чтобы другие соединения не подтекали, используют нить-герметик или лен с краской. Внимание! Подключение секций в диагональном положении обеспечит равномерный прогрев максимального количества отделов.

Важно соблюдать все правила присоединения, иначе отопительная система не будет успешно функционировать. Весь процесс состоит из нескольких этапов, которые нельзя пропускать.

Сначала необходимо подготовить оборудование к работам. Для этого батарею демонтируют. Необходимо снять те секции, которые планируется увеличить. Желательно провести чистку старого радиатора, избавить его от ржавчины, пыли и грязи. Также стоит выполнить осмотр  отверстия с резьбой, которое обеспечивало присоединение конструкций к трубе. В этом месте в ходе эксплуатации могут образоваться отложения. Избавиться от них поможет наждачная бумага, которой нужно пройтись по всем проблемным местам. Если этого не сделать, герметичность будет нарушена, появятся протечки.

Дальше к батарее подсоединяют дополнительные отделения. Их необходимо плотно приставить к радиатору и сделать прокладку.  Дальше радиаторным ключом проверяют расстояние до ниппеля. Длину нужно отметить и вставить на нее ниппель в батарею. С помощью трубного ключа следует выполнить прокрутку радиаторного ключа.

Кроме инструментов понадобятся герметики  После этого выполняют заворот ниппеля на противоположные отделения и три раза поворачивают радиаторный ключ. То же самое нужно повторить внизу батареи.  Дальше приступают к установке в радиатор паронитовых прокладок и боковых пробок. Процедура проводится с использованием трубного ключа. Затягивать нужно прочно, чтобы конструкция была надежной и не протекала. После этих процессов секцию можно считать присоединенной к радиатору. Таким же образом подсоединяют и остальные элементы.

После того как получилось соединить секции алюминиевого радиатора отопления или другого вида, оборудование устанавливают на стену. Для этого сначала на том месте, где будет батарея, нужно разместить крюки. Эти места фиксируют фитингами и затягивают при помощи гаечного ключа.  Для обработки всех мест соединений стоит использовать герметик. Такими свойствами обладают также клейкие ленты для труб.

После выполнения работ, конструкцию нужно вставить в трубу, а с другого конца – в радиатор. Места, где элементы соединяются, закручивают ключом. После завершения монтажа приступают к гидроизоляции.

Основные ошибки при установке радиатора здесь

По завершению сборки, необходимо выполнить осмотр системы для выявления дефектов. Если никаких отклонений нет, запускают теплоноситель. Сначала жидкость должна пройти под низким давлением. Это нужно сделать, если соединение низкого качества и протекает. Если трубы текут, воду нужно отключить и устранить проблему.  Следующий раз теплоноситель должен достичь нормального давления. После присоединения батареи необходимо, чтобы она поработала в течение нескольких часов. По истечению этого срока стоит проверить трубы, фитинги, радиаторы.

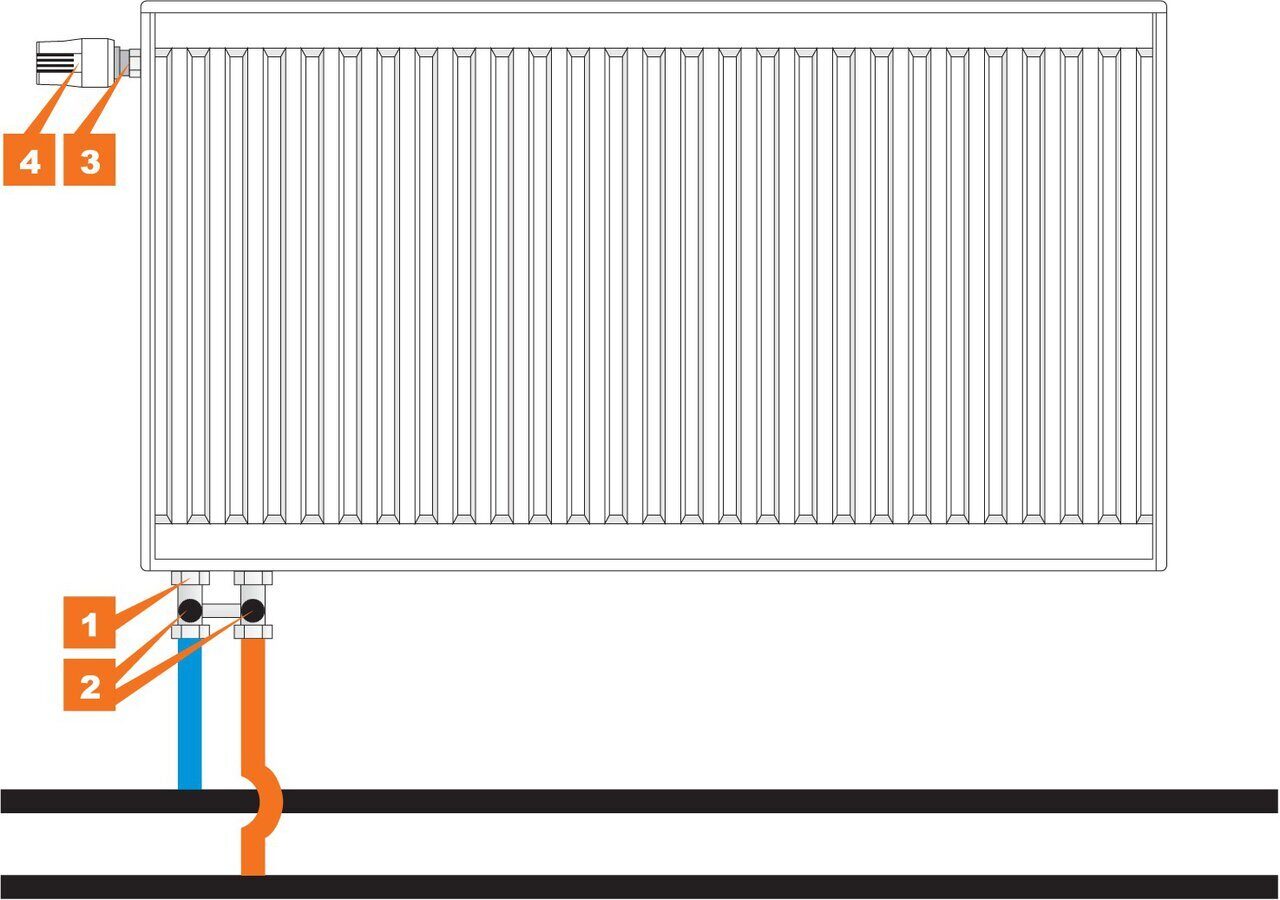

Если батареи подключили нижним седельным способом и использовали вертикальный коллектор, то направление теплоносителя не имеет значения. Но, если пользователь выбрал боковую или диагональную подводку, радиаторы с нижним узлом, необходимо четко определиться с подачей. Если этого не сделать, то прибор может перестать нагреваться или тепла будет недостаточно. При боковом или диагональном подключении необходимо использовать верхнюю подачу.  Перед тем как соединить батареи из биметалла между собой, необходимо выбрать, какой вход присоединить к подаче. Это можно выяснить, изучив информацию в паспорте прибора.

Из видео можно узнать, как добавлять элементы к чугунным радиаторам

Важно внимательно подойти к подключению и не путать направления, ведь в оборудовании подача осуществляется через трубку, расположенную от узла входа вверх. С ее помощью жидкость доходит до верхнего коллектора, а от него течет по всей батарее.

Процедуру провести несложно. Сначала на стене оставляют метки, в местах, где будет висеть радиатор. После этого туда помещают крюки или кронштейны и на них подвешивают оборудование. Его присоединяют к трубам фитингами. Внимание! Для чугунных батарей подходят все варианты соединительных элементов, но для алюминиевых нежелательны латунные детали, поскольку они могут пострадать от электрохимической коррозии.  Также стоит помнить о наличии в составе каждой конструкции четырех отверстий, куда нужно подсоединять трубы. Они могут находить сбоку, сверху или снизу. Из них используют только половину, а в остальные ставят заглушки. Но на верхнюю специалисты советуют поставить кран Маевского. Это простой элемент, с помощью которого можно выпустить воздух, который накапливается внутри радиатора, что позволяет предотвратить воздушные пробки. Этот дефект способен затруднить ток теплоносителя.

Как монтировать оборудование с боковым подключением в этом видео

Без такого крана избавиться от пробок будет проблематично, поэтому лучше поставить его заранее, чтобы потом не приходилось выполнять ремонт системы.  Также при монтаже второй батареи необходимо выбрать подходящее место для нее. Чтобы избежать проблем с теплоотдачей и нарушений работы оборудования, необходимо учитывать ряд нюансов:

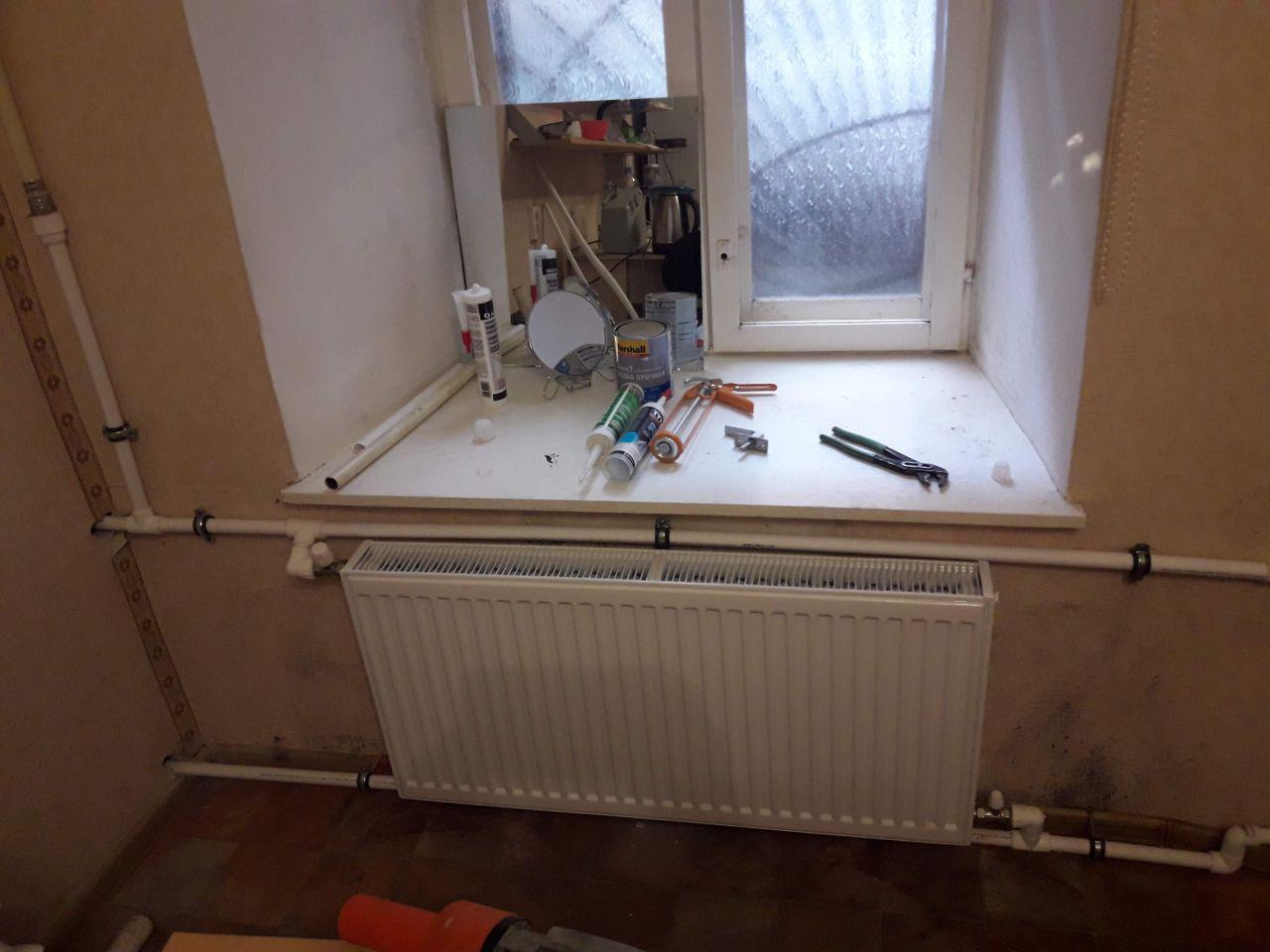

1. Приборы нежелательно размещать под окнами. Если поставить радиатор там, то дополнительное тепло сразу нивелирует действие холодного воздуха, особенно если владельцы часто открывают окна на проветривание. Важно, чтобы батарея была размером в ¾ ширины проема окна.
2. Лучше поставить устройство в центре. Разрешено отклониться на 2 см в любую сторону, но не больше. Также стоит учитывать расположение устройства по отношению к подоконнику. Расстояние должно быть в пределах десяти сантиметров. Иначе эффективность отопительных устройств снизится.
3. Стоит учитывать, что теплый воздух сначала поднимется, а уже потом разойдется по помещению. Поэтому следует выбрать подходящее место.
4. Важно, чтобы от пола к батарее было не более 12 см. Меньшее расстояние нежелательно, поскольку воздушным массам будет труднее двигаться. Это же касается и подоконника. Также возникнут трудности во время уборки, так как помыть пол под таким радиатором будет сложно.

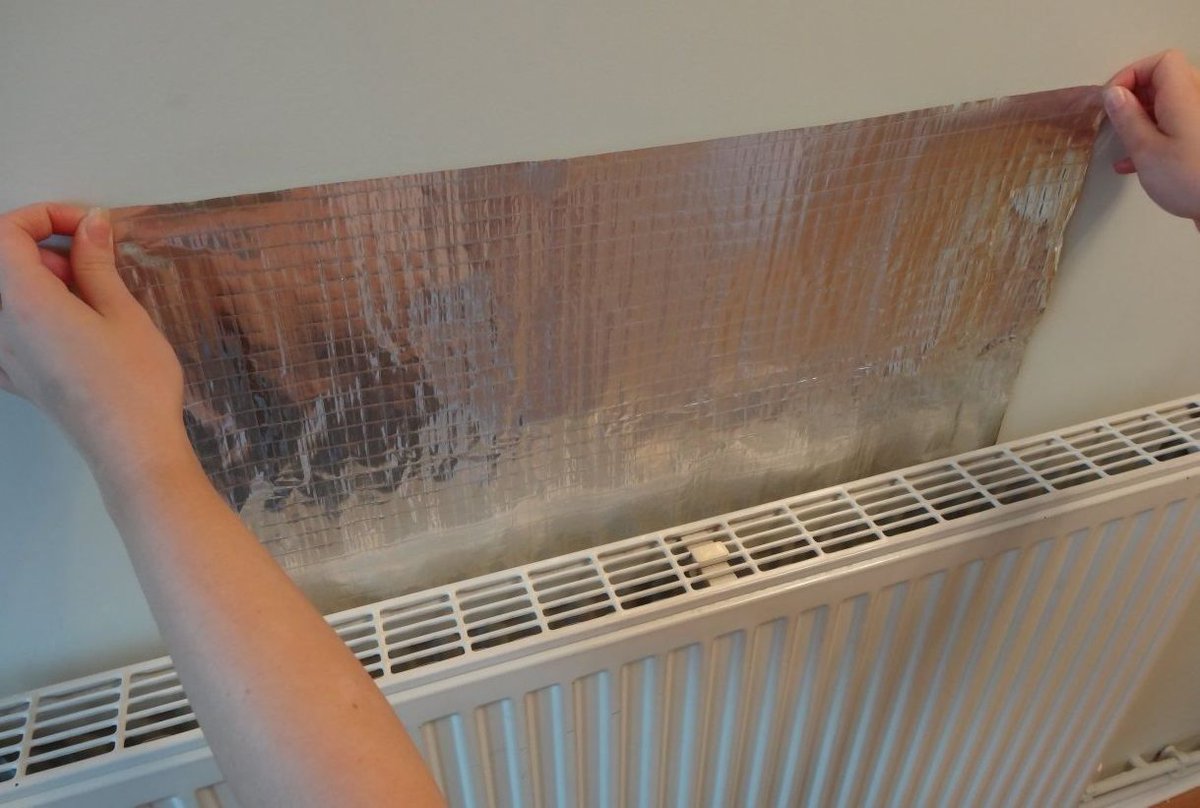

5. Нужно учитывать расстояние от батареи к стене. Зазора в размере 2 см будет достаточно, чтобы воздушные потоки нормально распределялись, и хватило места для устранения пыли. При монтаже конструкций можно принять меры для увеличения теплоотдачи. Для этого стены позади радиаторов оснащают специальными экранами, отражающими тепло. Можно просто прикрепить фольгу. Этот прием позволит избежать того, что тепло уйдет в стену. Рекомендации по подключению двухтрубного контура Двухтрубный контур отличается тем, что в нем жидкость передвигается по паре труб. Одна подает теплоноситель, нагретый до определенной температуры, а другой обеспечивает обратный поток остывшей жидкости, направляющейся к баку. Поэтому если выбрать монтаж с нижним подключением или любой другой врезкой, каждая батарея будет равномерно нагреваться, так как в нее попадет вода одной температуры. Чаще всего предпочтение отдают именно двухтрубному контуру. Это связано с тем, что он обеспечивает минимум потерь тепла. Жидкость может циркулировать по попутной или тупиковой схеме. У многих людей появилась мысль, что проект с двумя трубами обойдется в более крупную сумму, чем другой вариант, так как необходимо больше материалов.

Но уточнив все нюансы, становится понятно, что цена не намного выше. В однотрубной системе присутствуют трубы, сечение которых больше, чем в другом случае. Понадобится и батарея большего размера. Тогда как для однотрубных схем используют более тонкие трубы, которые гораздо дешевле. Поэтому лишние затраты со временем окупятся, ведь в такой схеме теплоноситель циркулирует более качественно и потери тепла незначительные.  Если используют двухтрубную схему, существует несколько вариантов подключения алюминиевых конструкций. Это можно сделать по диагонали, сбоку или снизу. При этом используют стыки в горизонтальном и вертикальном направлении. Если оценивать эффективность, то наиболее оптимальным будет диагональный вариант. Это обеспечит равномерное распределение тепла по приборам с минимумом потерь. Остальные варианты подключения используют во всех типах разводки. Оно отличается тем, что подающие и обратные контуры врезаются в радиатор с одной стороны.  Сбоку подключают батареи, установленные в многоквартирном доме, в котором есть вертикальный подающий стояк. Стоит помнить, что при боковом подключении не обойтись без байпаса и крана.

С их помощью можно снимать и промывать радиаторы, чтобы помыть, прокрасить или заменить, не выполняя отключение системы.  Односторонняя врезка будет результативной, если батарея состоит не более чем из шести секции. Если радиатор длиннее, будут происходить чрезмерные потери тепла.

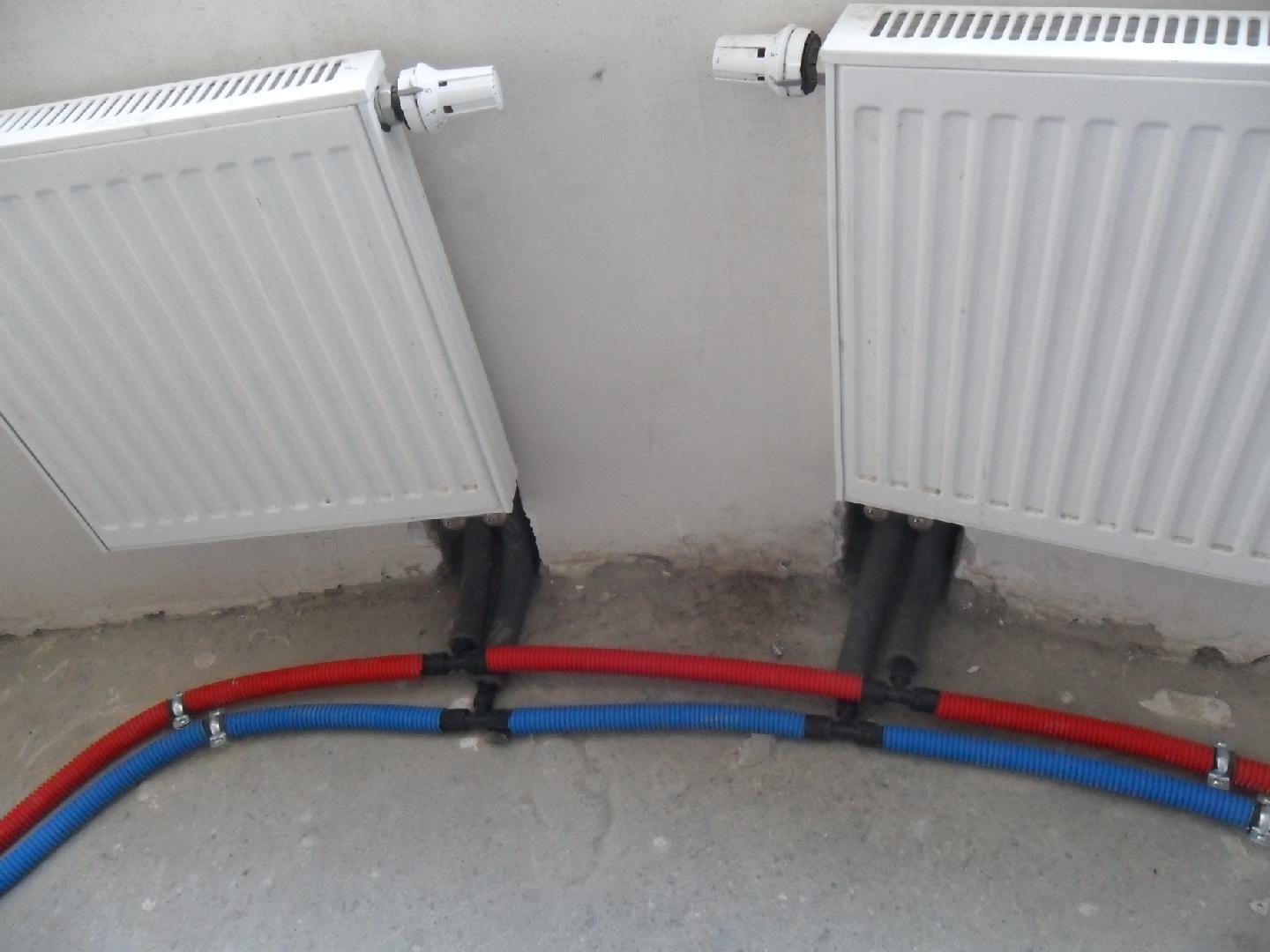

Выясняя, как соединить две батареи отопления между собой, необходимо определить также со схемой обвязки радиаторов отопительной системы. Изо всех вариантов потребители предпочитают тот, который при стандартных условиях потребует небольшого количества материалов. Чаще всего предпочтение отдают полипропиленовым трубам. Это связано с тем, что металлические конструкции гораздо дороже, более сложные в установке. Полипропиленовые не только дешевые, но также долговечные и эффективные. Поэтому можно не экономить на длине трубопровода. Стоит определиться и с типом обвязки, который даст максимальный эффект для конкретного варианта обвязки. При выборе подходящего способа учитывают также, для какой схемы отопления он будет использован: для однотрубной или двухтрубной. Внимание обращают и на тип подключения батарей.

Независимо от предпочитаемой схемы, радиаторы можно подсоединить любым типом. Чтобы легче было понять, можно ознакомиться со схематическими изображениями обвязки. Если установка подразумевает использование труб из полипропилена, необходимо соблюдать ряд рекомендаций специалистов:

1. Для системы подходит вариант последовательного подключения.
2. Перед радиатором сначала выполняют установку байпаса, который обеспечивает соединение подающей трубы и обратки. Если система отопления нормально работает, можно обойтись и без байпаса. Но при необходимости профилактических работ или в аварийных ситуациях жидкость не будет поступать в радиатор, эффективную циркуляцию воды обеспечит байпас.
3. Можно воспользоваться параллельными или последовательными схемами подключения батарей.
4. Подключение патрубков радиатора следует осуществлять к разным трубам. Верхний элемент необходимо соединить с подающей трубой, а нижний – с обраткой.

Обычно, для двухтрубных систем будет достаточно параллельного подключения, поэтому обходятся без байпаса.  Обвязывать радиаторы с помощью полипропиленовых труб можно несколькими способами. Для этого можно использовать пайку и фитинги.

Также потребуются соответствующие инструменты. В процессе могут использовать специальный паяльник или сантехнические ключи.  При выборе подходящей схемы подключения необходимо учитывать максимальное удобство и эффективность каждого варианта. Чаще всего отдают предпочтение последовательному соединению. Это наиболее надежный вариант. Его преимущества в том, что обслуживать систему не нужно, как и тратить крупные суммы на технические процедуры. Такой вариант допускает подсоединение не более четырех батарей.  Оборудование для обогрева помещения подключают снизу. Если радиаторы или трубы провисают, систему оснащают распорками.  Единственным недостатком подобно схемы выступает чрезмерная потеря тепла. Если вода проникнет к верхней части системы, температура радиатора снизится на 7 градусов. Батареи, установленные последними, будут недостаточно обогревать жилье. Между первой и последней конструкцией температура может отличаться на 18 градусов. Это не позволит помещению прогреться равномерно и комфортный микроклимат не сформируется. Но для решения данной проблемы систему оборудуют дополнительным электрическим котлом.

Как соединить два алюминиевых радиатора отопления между собой, выяснить нужно точно, чтобы избежать ошибок. Если нужно добавить секции, не обойтись без кронштейнов. Их отсутствие приведет к тому, что тяжелая батарея оборвется и упадет на трубы, это вызовет аварийную ситуацию.  Элементы, выполненные из алюминия, не всегда можно использовать с батареями. Если во время производства использовалась экструдированная технология, конструкции не подойдут для таких работ, поскольку их нельзя разобрать.  Наиболее эффективные биметаллические конструкции. Они отличаются секционным устройством. Если необходимо подключить собранный радиатор, выполняют уменьшение длины лежака. Для этого при помощи болгарки отрезают кусок материала определенной величины. Это устраняет резьбу на конце трубопровода. Самостоятельно подсоединить элементы можно, но важно следовать всем правилам, выполняя комплексное тестирование системы во время запуска. Необходимо не забывать об особенностях монтажа старых и новых радиаторов. Устанавливать краны не обязательно. Это делают на свое усмотрение. Если, чтобы повысить мощность отопительной системы, необходима только одна секция, а не комплекс, достаточно следовать стандартной инструкции.

Для присоединения дополнительных элементов литые конструкции не подходят. Поэтому при обустройстве системы необходимо заранее выяснить, какие приборы лучше будут функционировать в доме.

При соединении батарей владелец может справиться с работой самостоятельно. В процессе не нужно пропускать подготовительный этап, а после монтажа следует приступить к финальному тестированию. Без проверки готовой конструкции не обойтись, иначе могут возникать протечки или другие нарушения работы отопительного оборудования. Если вес радиатора слишком изменился, необходимо поставить более прочные кронштейны или установить дополнительные элементы, которые удержат устройство. Нужно заранее подготовить инструменты и материалы, которые потребуются для работы. Также не стоит забывать об ограничениях по количеству секций. Для одного радиатора допускается не более 16 штук.
